Объектный контроль серверной

[RomA]

Зачем это надо:
1) позволяет визуально отобразить состояние помещения
2) ведётся лог срабатывания датчиков - всегда можно посмотреть когда что случилось
3) скользящего взгляда достаточно, что бы оценить обстановку

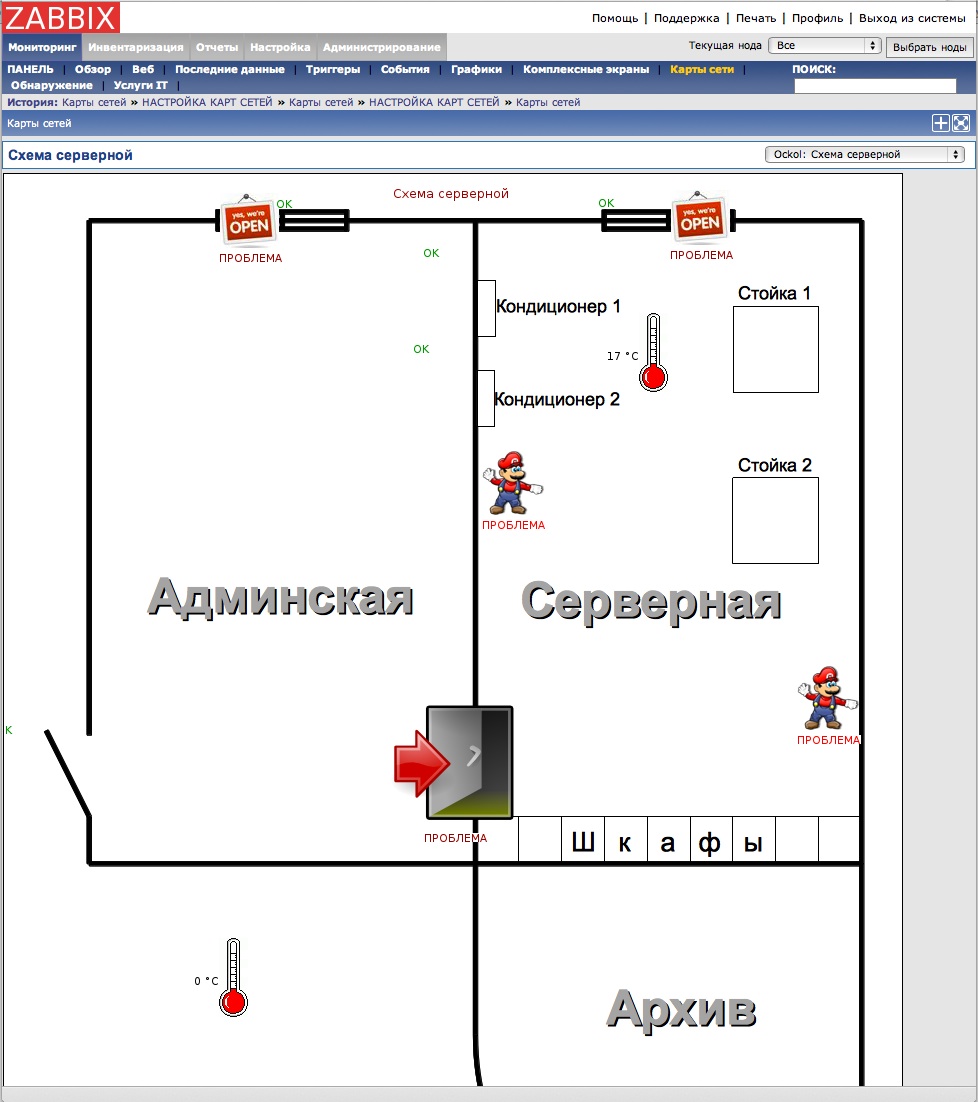

Вот так это выглядит у меня:


Ну а теперь приступим к настройке.

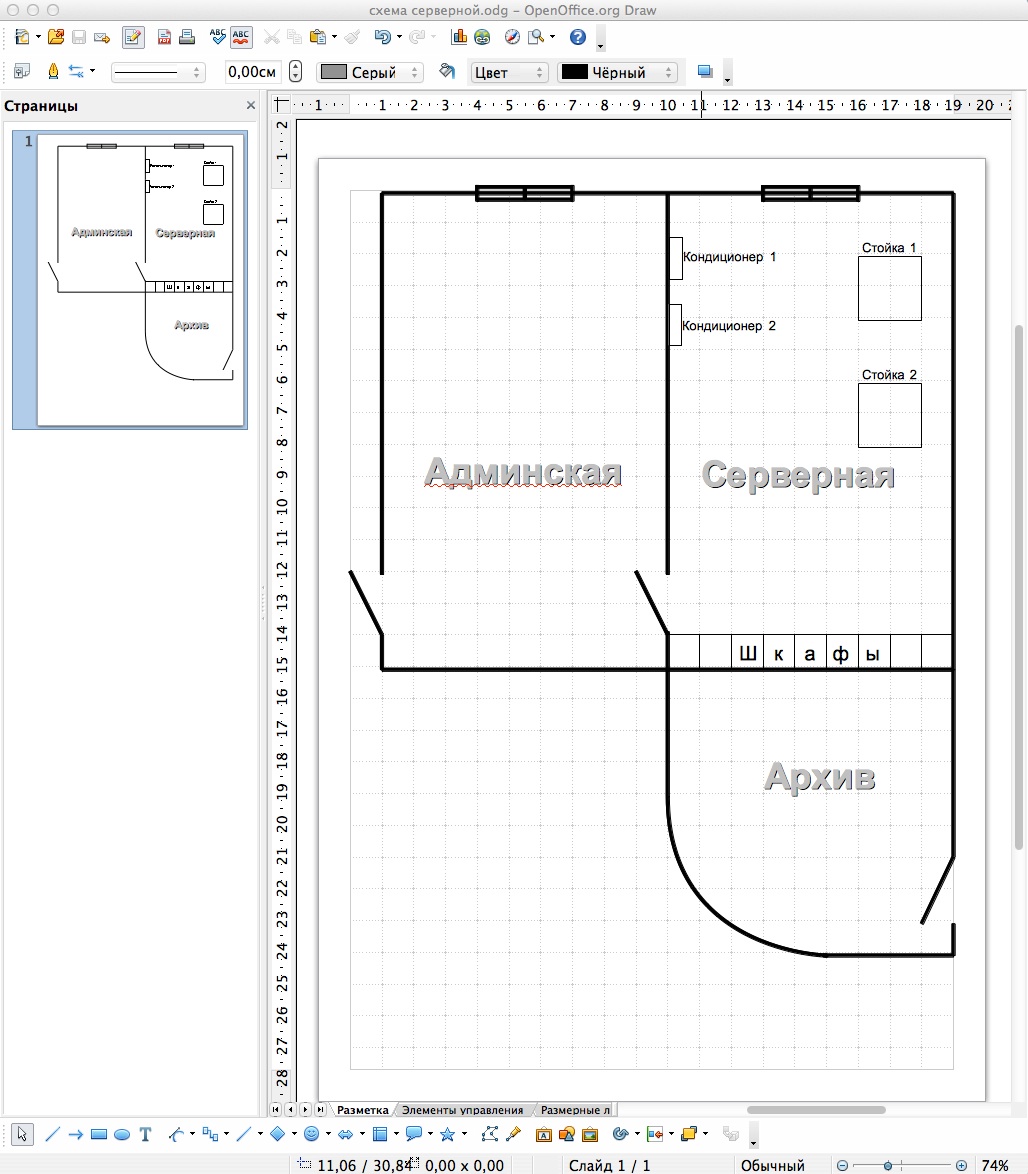

Для начала я открыл опен офис и нарисовал схематически свою серверную.

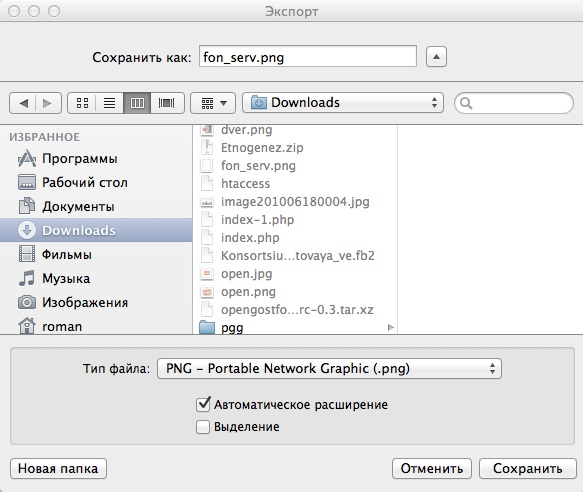

затем экспортировал своё творчество в рисунок

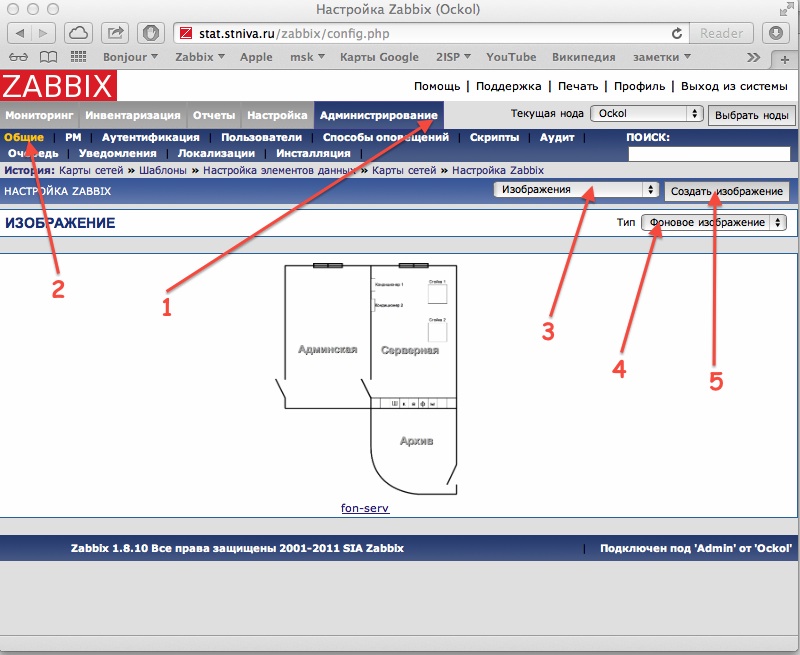

теперь этот рисунок надо загрузить в zabbix в качестве фона для карты

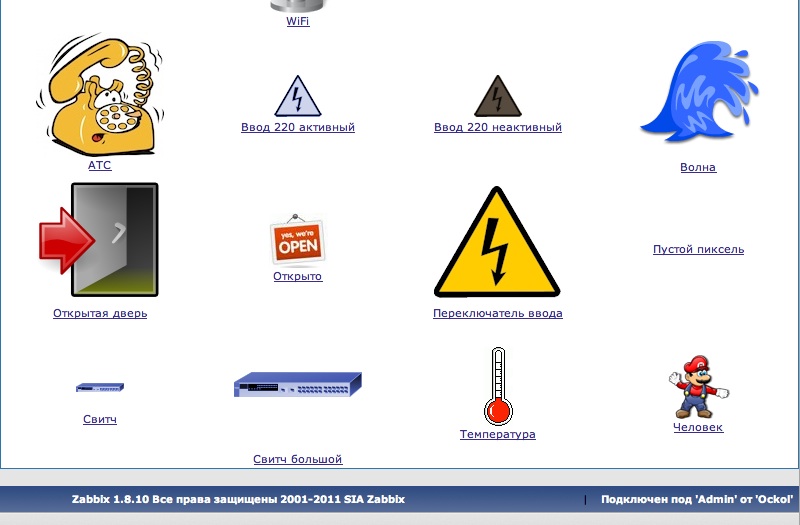

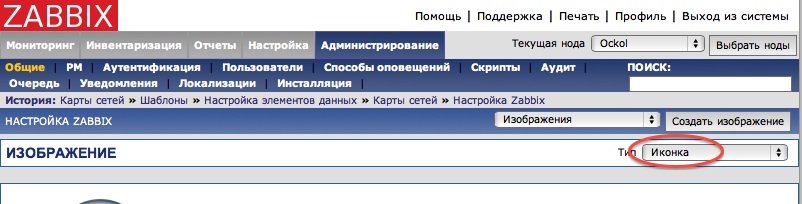

переключаемся на иконки и добавляем нужные нам изображения

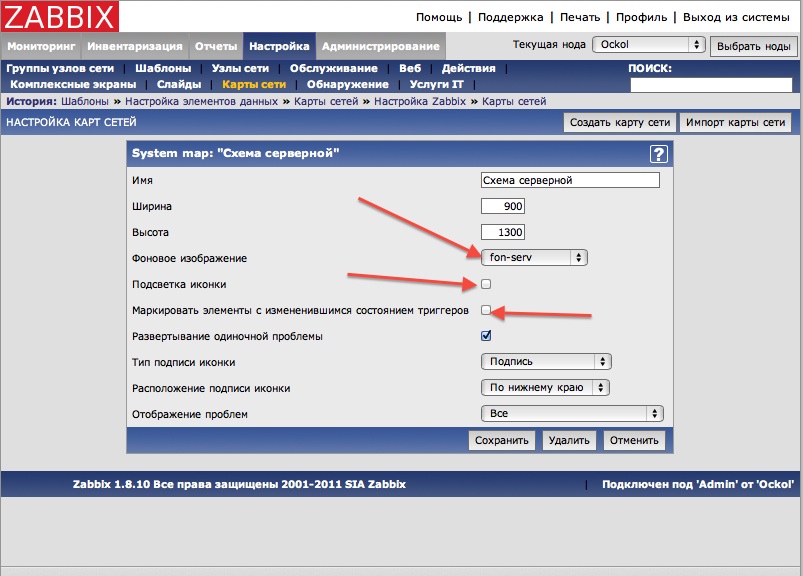

теперь настраиваем карту сети

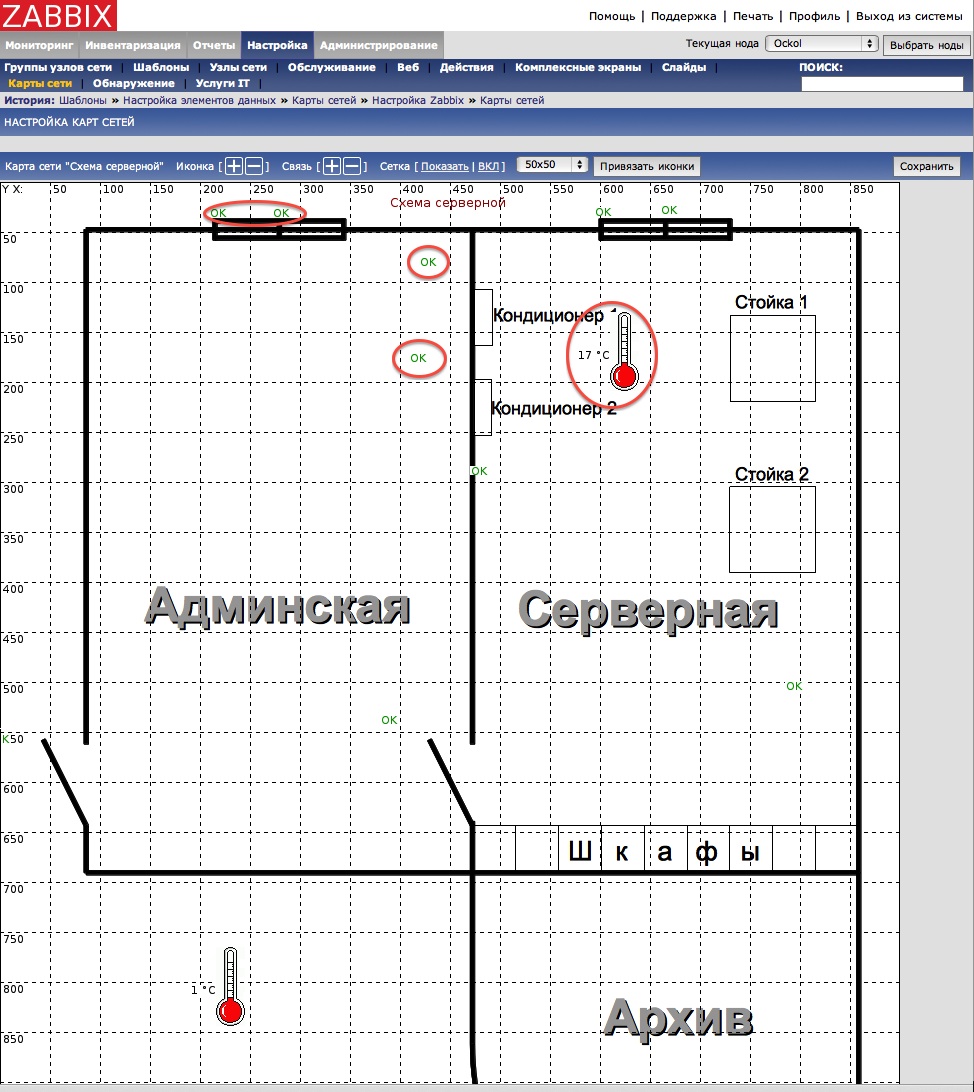

добавляем объекты мониторинга

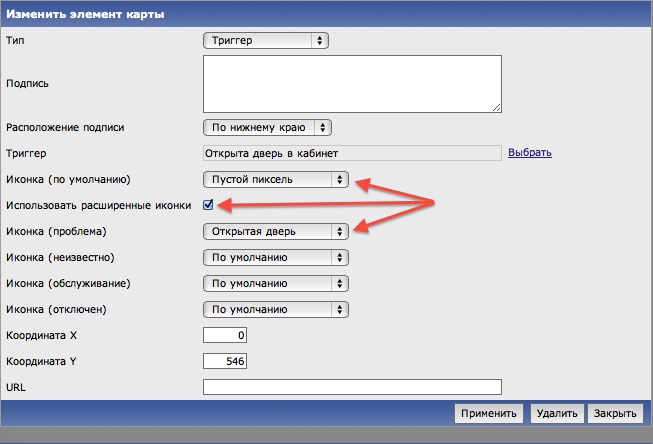

осталось скрыть иконки а нормальном состоянии, что бы не мешались. Для этого есть изображение - пустой пиксель - это белый квадрат 1х1 пиксель.


ну вот и всё ))))


А вот и набор иконок

shkaf.zip

Иконки для рисования схемы

(40.2 КБ) 4359 скачиваний
